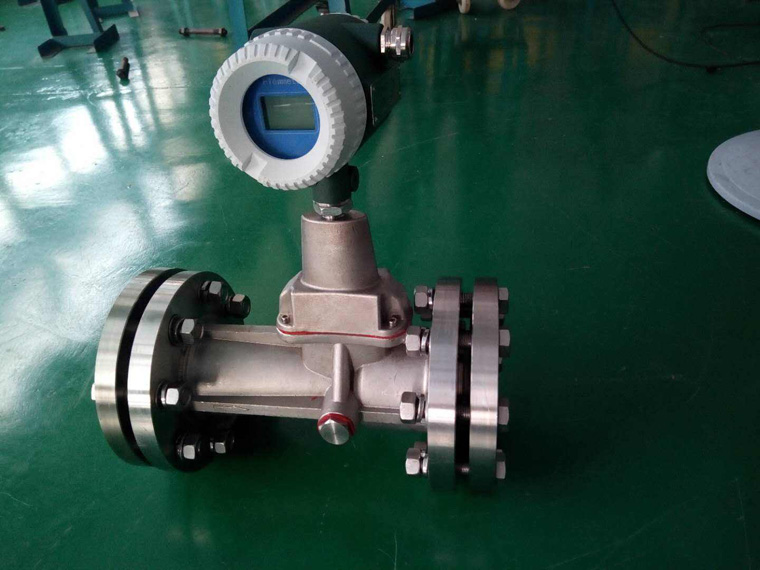

楔型流量計是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流。因此特別適合在石油、化工等行業中用于體積流量和質量流量的測量。



契型流量計工作原理



流體通過楔形流量計時，由于楔塊的節流作用，在其上、下游側產生了一個與流量值成平方關系的差壓，將此差壓從楔塊兩側取壓口引出，送至差壓變送器轉變?yōu)殡娦盘?hào)輸出，再經經專用智能流量計算儀運算后，即可獲知流量值。



楔形流量計流量方程：



Cε πD2 2ΔP



qv= m



1-m2 4 ρ



式中：qv —— 流體流量，m3/s



C —— 流出系數；



ε—— 可膨脹性系數；



πD2



m —— 開孔與管道面積比， S1/ ——



4



S1 —— 弓型流通面積，m2



D —— 管道內徑,m；



ΔP—— 差壓，Pa



ρ—— 被測介質密度，kg/m3。
