什么是低電壓穿越



低電壓穿越（LowVoltageRideThrough,LVRT），指在風力發電機并網點電壓跌落的時候，風機能夠保持低電壓穿越并網，甚至向電網提供一定的無功功率，支持電網恢復，直到電網恢復正常，從“穿越”這個低電壓時間(區域)。



LVRT是對并網風機在電網出現電壓跌落時仍保持并網的一種特定的運行功能要求。



不同國家(和地區)所提出的LVRT要求不盡相同。目前在一些風力發電占主導地位的國家，如丹麥、德國等已經相繼制定了新的電網運行準則，定量地給出了風電系統離網的條件（如最低電壓跌落深度和跌落持續時間），只有當電網電壓跌落低于規定曲線以后才允許風力發電機脫網，當電壓在凹陷部分時，發電機應提供無功功率。



這就要求風力發電系統具有較強的低電壓穿越（LVRT）能力，同時能方便地為電網提供無功功率支持。



低電壓穿越能力是當電力系統中風電裝機容量比例較大時，電力系統故低電壓穿越障導致電壓跌落后，風電場切除會嚴重影響系統運行的穩定性，這就要求風電機組具有低電壓穿越（LVRT）能力，保證系統發生故障后風電機組不間斷并網運行。



風電機組應該具有低電壓穿越能力：



a）風電場必須具有在電壓跌至20%額定電壓時能夠維持并網運行620ms的低電壓穿越能力；



b）風電場電壓在發生跌落后3s內能夠恢復到額定電壓的90%時，風電場必須保持并網運行；



c）風電場升壓變高壓側電壓不低于額定電壓的90%時，風電場必須不間斷并網運行。



什么叫逆變器零電壓穿越

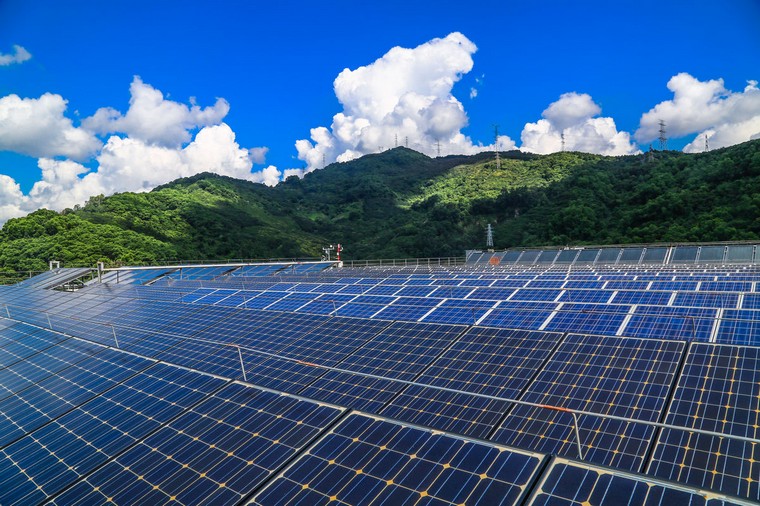

光伏系統中逆變器具備當電力系統出現故障或擾動時引起電網電壓跌落，甚至是電網電壓到零，光伏發電系統保證不脫網連續運行的能力，支持電網故障恢復直到電壓達到正常水平，從而穿越低電壓這個區域；這就是低電壓穿越，逆變器具備零電壓穿越，即使電網電壓降到零電壓，光伏系統也不脫網。
